Återvinning
Egenskaper
Vattenburen återvinning kan ha många olika utförande och egenskaper. Dessa shuntguppslösningar är enkla i sitt utförande men kan vara lite svåra att dimensionera.
Vi har 3 varianter av av återvinningslösningar som standard som ombesörjer de flesta önskemål.
- Minishunt-VÅ, bygger på flexibiliteten av vår minishunt där vänd och vridbarhet är den största fördelen. Pumpen monteras av entreprenören själv på anläggningens bästa plats.

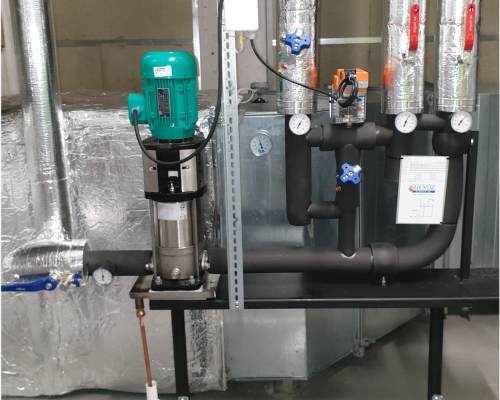

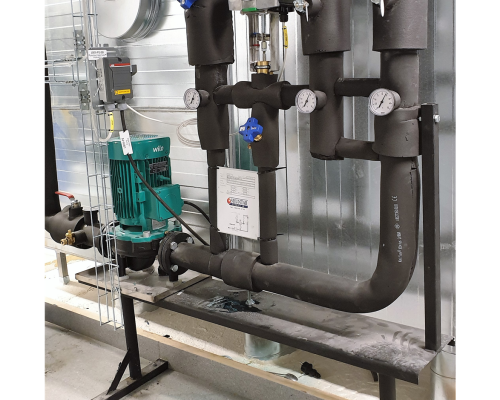

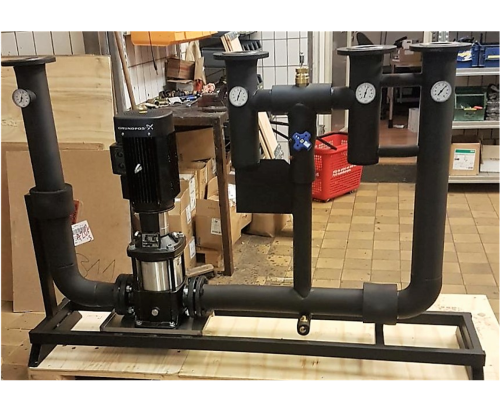

- MRS-VÅ, shuntgrupp och pump monteras på en ställning ihopkopplat. Detta är att föredra vid höga tryckfall där pumpen måste monteras med vertilkal axel.

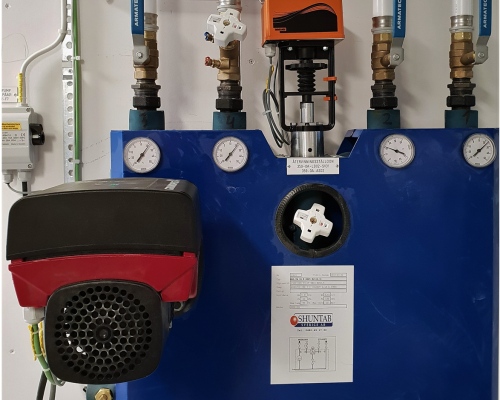

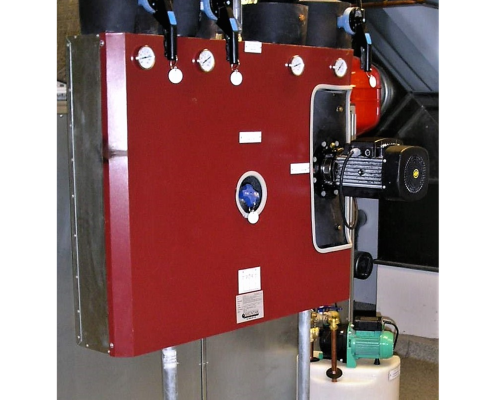

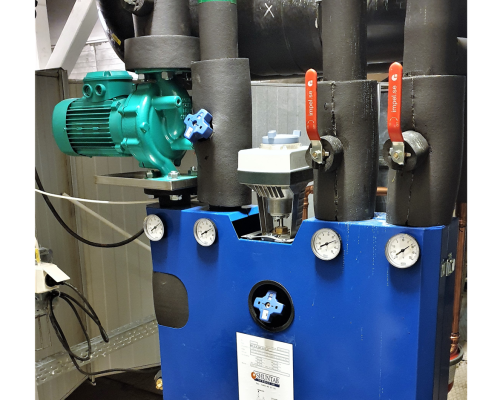

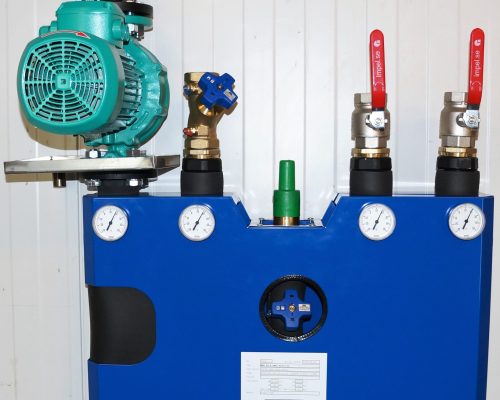

- PERx2-VÅ, återvinningsshunt med inbyggd värmeväxlare. När tilluftsbatteriet skall spetsats med värme då inte återvinningen räcker till eller om batteriet skall användas som kylbatteri sommartid då återvinningen vanligtvis inte används.
Utförande
Mini-VÅ / MRS-VÅ

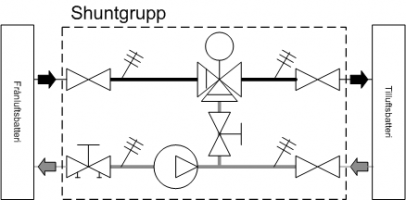

Shuntgrupp med 3-vägsventil som arbetar med variabelt flöde i tilluftskretsen och konstant flöde i frånluftsbatteriet. Används vid vattenburen återvinning. Under styrventilen sitter en balansventil för att balancera flödet från 0-100% återvinning. Till dessa system behövs ett blandningskärl, expansionskärl och en säkerhetskombination.
Perx2-VÅ-V/K
Kombinerad shuntgrupp med inbyggd värmeväxlare. Växlaren spetsar värme vid värmeutförande för att klara driftfallet. Värmebatteri i ventilationsaggregatet utgår.
I kylutförande används tilluftsbatteriet som kylbatteri när återvinningsfunktionen ej är nödvändig (sommartid). Till dessa system behövs oftast ett blandningskärl, expansionskärl och en säkerhetskombination.
Perx2-VÅ-KF
Kombinerad shuntgrupp med inbyggd värmeväxlare. Tilluftsbatteriet används som kylbatteri när återvinningsfunktionen ej är nödvändig (sommartid). Växlaren kopplas förbi med ett ventilarrangemang för att undvika eventuell påfrysning av primärsidan i växlaren.
Till dessa system behövs oftast ett blandningskärl, expansionskärl och säkerhetskombination.
